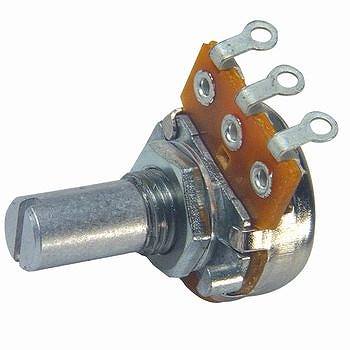

R1610N-QB1-B104

単連式ボリューム B特性 100kΩ

見積り対象個数…2000個以上から

見積り数量  個

商品詳細

• こちらのシリーズは軸径φ6mm、単連可変抵抗器です。イメージ写真は同じでも軸の長さに違いがあることがあるので仕様(数値)を確認してください。可変抵抗器は軸の回転角と抵抗の変化の関係に種類があり、通常はAカーブと、Bカーブ、まれにCカーブのものが使われます。
  ○Aカーブは指数変化でオーディオのボリュームコントロール(音量調整)用に最適です。
  ○Bカーブは直線変化で一般機器の電圧調整等に使います。
  ○CカーブはAカーブの回転方向を逆にしたものでアンプの利得調整などに使います。
  2連式のボリュームで音量調整用として代表的な仕様(10kΩ、Aカーブ)です。パネル取り付け形です。
  ボリューム一般に端子に加わる応力や熱が故障のもとになるので特に注意します。
  端子に直接ワイアーをハンダ付けしますがワイアーが太過ぎるなどで端子に大きな力が加わると端子を固定しているハトメが緩みやすいので注意します。
  また、このタイプは抵抗体が密閉されておらず端子部分から埃が浸入してトラブルの原因となることがあるので適宜保護してください。
品名
単連式ボリューム B特性 100kΩ
型番
R1610N-QB1-B104
抵抗値
100k
抵抗値許容差
±20%
定格電力
0.125W、 1/8W
内蔵スイッチ
なし
操作軸数
1
抵抗変化特性(テーパ)
B (Linear)
抵抗素子数
1
調整タイプ
上部調整
回転角
300°
エレメント材料
カーボン
端子形状
はんだラグ
アクチュエータタイプ
フラットシャフト
アクチュエータ長
0.591'' (15.00mm)
アクチュエータ径
0.236'' (6.00mm)
実装タイプ
パネルマウント
動作温度範囲
0°C ~ 70°C
用途
汎用、音量調整用（ステレオ）
付属品
ネジ、ワッシャ
技術資料
• データシート
参考情報
供給状況
生産中
包装形態
トレイorバルク
MOQ
2000
SPQ
1
環境情報
RoHS
RoHS2（EU）2015/863
REACH
chemSHERPA
No
TSCA PBT
Yes
PFAS
SDS
紛争鉱物
輸出情報
該非判定
対応可（お問い合わせください）
ECCN
EAR99
HTSUS
8533.40.8070
サポート
• 製品に関するお問い合わせ
