LDAI2092 オリジナル 2ch D級アンプ 近日発売
- メーカー：Linkman
型番：LDAI2092 - LDAI2092は、60W＋60W（8Ω負荷、主電源±35V時）出力の、ハーフブリッジ構成のD級オーディオ・パワー・アンプキットです。
キットは、キーデバイスとしてインターナショナル・レクティファイアー社の専用ＩＣを採用しています。
保護回路を内蔵したD級オーディオ用のゲートドライバー専用IC（IRS2092）とD級アンプ用に開発されたパワーMOSFET（IRFI4212H-117P）です。

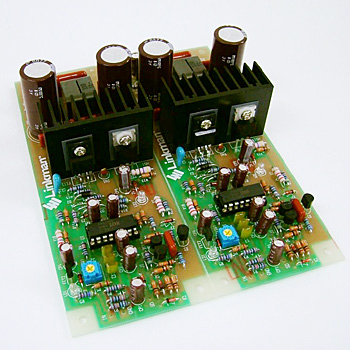

専用プリント基板は、2チャンネル完全独立回路で、分割して、モノラルアンプを2台製作することも可能です。
通常定格内動作時は、従来方式で同様の出力のアンプでは考えられない程の低発熱で動作し、パワーMOS-FETに取り付ける放熱板は、小型のヒートシンクでも安定動作を約束します。
ローパスフィルター構成用インダクターには、サガミエレク製を採用しています。
採用しているコンデンサ類は、日本ケミコン製の汎用タイプになりますが、音作りの基準としてお試し下さい。
【仕様】
- 出力 … 140W×2ch（ THD+N<1% ）
- ひずみ率 … <0.02% ＠100W（4Ω）
- 負荷インピーダンス … 8-4Ω
- 利得 … 26dB
- スイッチング周波数 … 400-700kHz
- 周波数特性 … ＜±1dB（20-20,000Hz）
- 保護回路 … 過電圧、低電圧、過電流、DC保護、過温度
